V oblasti priemyselného vetrania a pohybu vzduchu zohrávajú axiálne ventilátory kľúčovú úlohu. Ako skúsený dodávateľ axiálnych ventilátorov sa ma často pýtajú na tlakový koeficient týchto nevyhnutných zariadení. Pochopenie tlakového koeficientu je kľúčové pre inžinierov, dizajnérov a koncových používateľov, pretože priamo ovplyvňuje výkon a účinnosť axiálnych ventilátorov.
Definícia tlakového koeficientu
Koeficient tlaku axiálneho ventilátora je bezrozmerné číslo, ktoré predstavuje pomer nárastu tlaku generovaného ventilátorom k referenčnému tlaku. Matematicky je definovaný ako:
[C_p=\frac{p - p_0}{\frac{1}{2}\rho V^2}]
kde (C_p) je tlakový koeficient, (p) je celkový tlak na výstupe ventilátora, (p_0) je celkový tlak na vstupe ventilátora, (\rho) je hustota tekutiny (zvyčajne vzduchu) a (V) je priemerná rýchlosť tekutiny na vstupe ventilátora.
Koeficient tlaku je kľúčovým parametrom pri návrhu a hodnotení výkonu axiálnych ventilátorov. Pomáha charakterizovať schopnosť ventilátora vytvárať tlak a používa sa v spojení s ďalšími parametrami, ako je prietok, účinnosť a spotreba energie.
Význam tlakového koeficientu
Koeficient tlaku je základná metrika, ktorá ovplyvňuje niekoľko aspektov činnosti axiálneho ventilátora.
Predpoveď výkonu
Vďaka znalosti koeficientu tlaku môžu inžinieri predpovedať nárast tlaku, ktorý ventilátor vytvorí pri danom prietoku. To je nevyhnutné pre návrh systému, pretože umožňuje správne dimenzovanie potrubí, filtrov a iných komponentov vo ventilačnom systéme. Napríklad vo veľkom priemyselnom zariadení pomáha koeficient tlaku určiť, či ventilátor dokáže prekonať odpor dlhých potrubí a viacnásobných ohybov, aby zabezpečil požadovaný prietok vzduchu.
Optimalizácia účinnosti
S účinnosťou ventilátora úzko súvisí aj tlakový koeficient. Ventilátory s vyššími tlakovými koeficientmi vo všeobecnosti vyžadujú na prevádzku väčší výkon. Preto je nájdenie optimálneho tlakového koeficientu pre konkrétnu aplikáciu kľúčové pre vyváženie nárastu tlaku a spotreby energie. Dobre navrhnutý ventilátor s vhodným tlakovým koeficientom môže fungovať efektívnejšie a dlhodobo znižovať náklady na energiu.
Kompatibilita systému
Vo ventilačnom systéme musí byť tlakový koeficient ventilátora kompatibilný s odporom systému. Ak je koeficient tlaku príliš nízky, ventilátor nemusí byť schopný prekonať odpor systému, čo má za následok nedostatočné prúdenie vzduchu. Na druhej strane, ak je tlakový koeficient príliš vysoký, ventilátor môže spotrebovať nadmernú energiu a spôsobiť zbytočný hluk.
Faktory ovplyvňujúce tlakový koeficient
Tlakový koeficient axiálneho ventilátora môže ovplyvniť niekoľko faktorov.
Dizajn čepele
Tvar, uhol a počet lopatiek sú rozhodujúce faktory pri určovaní tlakového koeficientu. Čepele s väčším odklonom a uhlom sklonu môžu generovať väčší tlak, ale môžu tiež zvýšiť spotrebu energie. Počet lopatiek ovplyvňuje aj tlakový koeficient; viac lopatiek má vo všeobecnosti za následok vyšší nárast tlaku, ale môže znížiť účinnosť ventilátora pri určitých prietokoch.
Rýchlosť otáčania
Rýchlosť otáčok ventilátora má významný vplyv na tlakový koeficient. So zvyšujúcou sa rýchlosťou otáčania sa zvyšuje aj tlakový koeficient. Existuje však limit na zvýšenie otáčok, pretože nadmerné otáčky môžu viesť k zvýšenému hluku, vibráciám a opotrebovaniu komponentov ventilátora.
Podmienky vstupu a výstupu
Podmienky na vstupe a výstupe ventilátora, ako je prítomnosť prekážok, geometria potrubia a rovnomernosť prietoku, môžu ovplyvniť tlakový koeficient. Napríklad nerovnomerný vstupný prietok môže spôsobiť nerovnomerné rozloženie tlaku na lopatky ventilátora, čím sa zníži celkový tlakový koeficient.
Aplikácie axiálnych ventilátorov s rôznymi tlakovými koeficientmi
Axiálne ventilátory s rôznymi tlakovými koeficientmi sa používajú v širokej škále aplikácií.
Nízkotlakové aplikácie

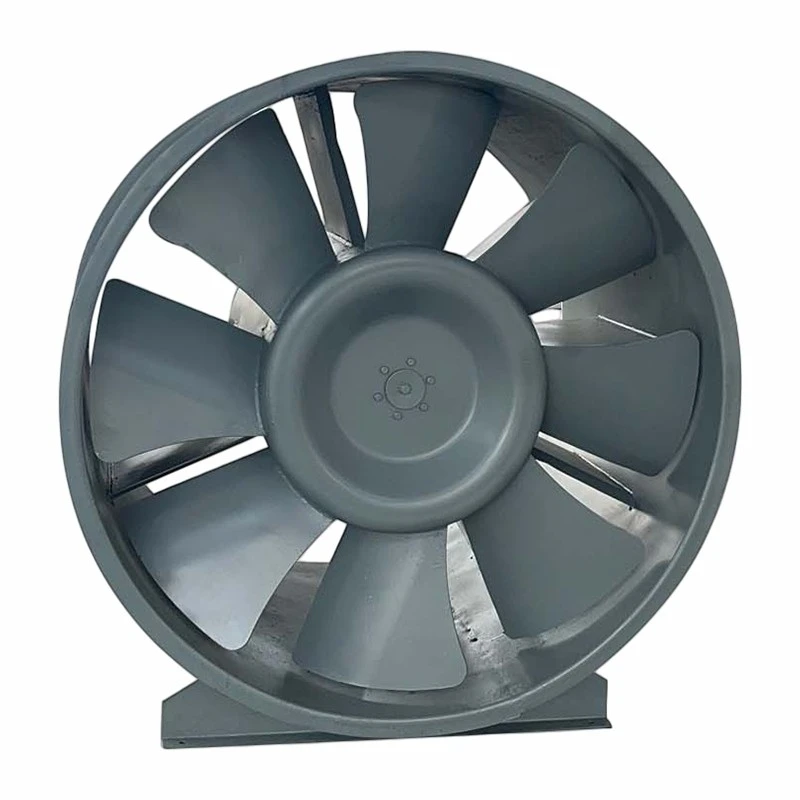

Ventilátory s nízkymi tlakovými koeficientmi sa zvyčajne používajú v aplikáciách, kde je odpor systému relatívne nízky, ako napríklad v obytných ventilačných systémoch, v malom priemyselnom chladení a v niektorých poľnohospodárskych aplikáciách. Tieto ventilátory sú navrhnuté tak, aby premiestňovali veľké objemy vzduchu pri nízkom tlaku, čím poskytujú účinnú ventiláciu s minimálnou spotrebou energie. Napríklad anAxiálny prietokový odsávací ventilátors nízkym tlakovým koeficientom možno použiť na odstránenie zatuchnutého vzduchu z malej miestnosti alebo dielne.
Stredne tlakové aplikácie
Stredotlakové axiálne ventilátory sa bežne používajú v komerčných a priemyselných prostrediach, kde je odpor systému mierny. Tieto ventilátory možno nájsť vo ventilačných systémoch pre kancelárske budovy, nákupné centrá a zariadenia ľahkého priemyslu. Sú schopné prekonať odpor potrubia, filtrov a iných komponentov, aby zabezpečili požadovaný prietok vzduchu.
Vysokotlakové aplikácie
Vysokotlakové axiálne ventilátory sa používajú v aplikáciách, kde je odpor systému vysoký, ako napríklad v priemyselných procesoch, ktoré vyžadujú pohyb vzduchu cez dlhé potrubia, vysokoúčinné filtre alebo v systémoch s výraznými poklesmi tlaku. Napríklad anZberač vzdušného prachumôže vyžadovať vysokotlakový axiálny ventilátor na zabezpečenie správneho zberu prachu a vetrania. V niektorých prípadochOdstredivý ventilátor odolný proti výbuchumožno použiť aj vo vysokotlakovom a nebezpečnom prostredí.
Výber správneho tlakového koeficientu
Pri výbere axiálneho ventilátora je nevyhnutné zvážiť špecifické požiadavky aplikácie. Nasledujúce kroky môžu pomôcť pri výbere správneho tlakového koeficientu:
- Určite odpor systému: Vypočítajte celkový odpor ventilačného systému vrátane potrubia, filtrov a akýchkoľvek iných komponentov. To poskytne predstavu o zvýšení tlaku požadovaného od ventilátora.
- Zvážte prietokovú rýchlosť: Určte požadovaný prietok systémom. Koeficient tlaku a prietok spolu súvisia a ventilátor by sa mal zvoliť tak, aby poskytoval požadovaný prietok pri vhodnom tlaku.
- Vyhodnoťte efektivitu: Hľadajte ventilátor s vhodným tlakovým koeficientom, ktorý ponúka vysokú účinnosť. Účinnejší ventilátor spotrebuje menej energie a časom zníži prevádzkové náklady.
- Účet pre budúce rozšírenie: Zvážte všetky potenciálne budúce zmeny alebo rozšírenia ventilačného systému. Vyberte ventilátor s tlakovým koeficientom, ktorý sa týmto zmenám dokáže prispôsobiť bez výrazných úprav.
Záver
Ako dodávateľ axiálnych ventilátorov chápem dôležitosť tlakového koeficientu pri návrhu a prevádzke týchto ventilátorov. Koeficient tlaku je kritickým parametrom, ktorý ovplyvňuje výkon, účinnosť a kompatibilitu axiálnych ventilátorov v rôznych aplikáciách. Pochopením faktorov, ktoré ovplyvňujú tlakový koeficient, a výberom správneho ventilátora pre konkrétnu aplikáciu môžu inžinieri a koncoví používatelia zabezpečiť optimálny výkon a energetickú účinnosť.
Ak potrebujete kvalitné axiálne ventilátory pre vaše požiadavky na vetranie alebo pohyb vzduchu, sme tu, aby sme vám pomohli. Náš tím odborníkov vám môže pomôcť vybrať ten správny ventilátor s vhodným tlakovým koeficientom pre vašu konkrétnu aplikáciu. Kontaktujte nás, aby ste začali diskusiu o obstarávaní a našli najlepšie riešenie pre vaše potreby.
Referencie
- Cohen, H., Rogers, GFC, & Saravanamuttoo, HIH (2008). Teória plynových turbín. Pearsonovo vzdelávanie.
- Pfleiderer, C. (1982). Fanúšikovia: Sprievodca ich výkonom a dizajnom. Vydavateľstvo Springer.
- Incropera, FP a DeWitt, DP (2002). Základy prenosu tepla a hmoty. John Wiley & Sons.
